ИЗОПРОФЛЕКС-135А

Гибкие полимерные теплоизолированные трубы повышенной надежности

Рабочая температура: до 135° С
Рабочее давление: 1,0 МПа
Диаметры: 63 – 160 мм
Длина отрезка: до 650 м
Напорная труба: «ДЖИ-ПЕКС-135-АМТ»: многослойная конструкция из высокотемпературных полимеров специальных марок, армированная высокомодульным волокном
Теплоизоляция: полужесткий пенополиизоцианурат
Исполнение: однотрубное
Способы прокладки: подземный бесканальный; в проходных и непроходных каналах
Назначение: сети теплоснабжения с ИТП, вводы на сетях с ЦТП

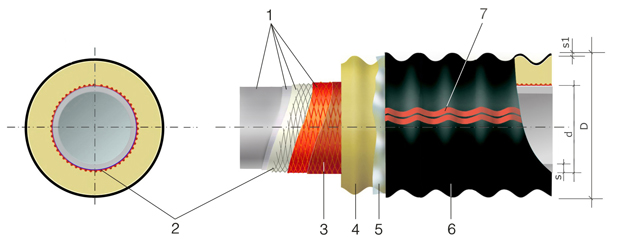

Конструкция

1. Последовательность слоев высокотемпературных полимеров специальных марок. 2. Армирующий слой из высокомодульного волокна. 3. Кислородно-защитный слой. 4. Теплоизоляция из полужесткого пенополиизоцианурата. 5. Барьерный слой. 6. Защитная оболочка из полиэтилена. 7. Идентификационные полосы красного цвета.

Номенклатура труб ИЗОПРОФЛЕКС-135А

Типоразмеры труб
ИЗОПРОФЛЕКС-135A

Напорная труба

d×s (мм)

Защитная
оболочка,
D×s1 (мм)

Масса,
кг/м

Мин. радиус изгиба,
(расчетное значение)
м

Макс. длина
в бухте,
(расчетное значение)
м

Макс. длина
на барабане,
(расчетное значение)
м

50/100

49,4×4,5

103×2,2

1,64

0,9

133

750

50/110 Плюс

115×2,4

1,91

1,0

120

650

63/110

58,5×4,0

115×2,4

2,03

1,0

120

650

63/125 Плюс

130×2,6

2,38

1,1

107

440

75/125

69,5×4,6

130×2,6

2,57

1,1

107

440

75/145 Плюс

150×2,7

3,09

1,2

100

330

90/145

84,0×6,0

150×2,7

3,50

1,2

100

330

90/160 Плюс

165×2,9

3,94

1,2

80

200

110/160

101,0×6,5

165×2,9

4,24

1,2

80

200

110/180 Плюс

185×3,0

4,85

1,4

*

135

125/180

116,0×6,8

185×3,0

5,11

1,4

*

135

125/200 Плюс

201×3,1

5,66

1,6

*

130

140/200

127,0×7,1

201×3,1

5,85

1,6

*

130

140/225 Плюс

226×3,2

6,77

1,8

*

120

160/225

144,0×7,5

226×3,2

7,08

1,8

*

120

* — Поставка осуществляется только на барабанах специальным транспортом.

Преимущества системы

Надежность

Использование высокомодульного волокна для армирования напорной трубы и использование фитингов новой конструкции (протяжные фитинги) позволяют отнести трубы ИЗОПРОФЛЕКС-135А к классу гибких полимерных теплоизолированных труб повышенной надежности.

Скорость монтажа

Опыт прокладки систем гибких армированных труб семейства ИЗОПРОФЛЕКС-А показывает, что скорость монтажа в этом случае в 5–10 раз выше по сравнению с традиционными металлическими трубами. Бригада из четырех человек обеспечивает прокладку 400–700 метров трубопровода за смену. При этом не требуется использования погрузочно-разгрузочных механизмов и сварочной техники.

Система позволяет производить замену трубопроводов с отключением потребителя всего лишь на 2–3 часа, что дает возможность производить замену сетей в любое время года. На ремонт повреждения трубопровода семейства ИЗОПРОФЛЕКС-А требуются считанные часы.

Стоимость монтажа, ремонтно-эксплуатационные расходы

При монтаже труб семейства ИЗОПРОФЛЕКС-А объем земляных работ в 3–10 раз меньше по сравнению с традиционными металлическими трубами.

Стоимость монтажа в 5–10 раз ниже.

Ремонтно-эксплуатационные расходы сокращаются в 2–3 раза. Затраты на благоустройство — в 3–4 раза.

Технические преимущества

Трубы ИЗОПРОФЛЕКС-135А поставляются длинномерными (до 650 м) отрезками, что позволяет в несколько раз уменьшить количество стыковых соединений по сравнению с традиционными металлическими трубами.

Трубы ИЗОПРОФЛЕКС-135А рассчитаны на бесканальную прокладку. Соответственно, реконструкцию тепловых сетей можно осуществлять в обход существующих железобетонных каналов без их вскрытия.

Трубы ИЗОПРОФЛЕКС-135А являются самокомпенсирующимися. При прокладке не требуются компенсаторы, отводы, неподвижные опоры.

Прокладка теплосетей с использованием труб семейства ИЗОПРОФЛЕКС-А возможна без вскрытия дорожного полотна и других объектов. В этом случае используют метод горизонтально-направленного бурения (ГНБ).

Трубы ИЗОПРОФЛЕКС-135А не требуют катодной защиты. Трубы не подвержены внешней и внутренней коррозии, их пропускная способность сохраняется в течение всего срока эксплуатации.

При отсутствии у труб ИЗОПРОФЛЕКС-135А механических повреждений не требуется плановое отключение для испытанийв весенне-летний период.

Гибкость труб ИЗОПРОФЛЕКС-135А позволяет плавно обходить препятствия: строения, коммуникации, отдельно стоящие деревья; их целесообразно использовать в плотной городской застройке.

Экономическая целесообразность

Затраты, приведенные к году эксплуатации трубопроводов семейства ИЗОПРОФЛЕКС-А, примерно в 2–7 раз ниже, чем у традиционных стальных предизолированных трубопроводов.

Теплопотери

Тепловые потери труб ИЗОПРОФЛЕКС-135А соответствуют требованиям СНиП 41-03-2003.

Применяемый материал для тепловой изоляции — пенополиизоцианурат, вспенивание которого осуществляется без использования фреона (вспенивающий агент — СО2).

Свойство материала

Значение

Стандарт

Плотность

≈ 55-75 кг/м3

ГОСТ 409, ТУ2248-021-40270293-2005

Теплопровоодность при средней температуре 50°C

≤0,032 Вт/м • К

ГОСТ 7076-99

Напряжение сжатия при 10%-ной деформации

≥0,2 МПА

ГОСТ 23206, ТУ2248-021-40270293-2005

Водопоглощение при кипячении,
% по объему

≤10%

ГОСТ 30732, ТУ2248-021-40270293-2005

Объемная доля закрытых пор

≥90%

ГОСТ 30732
