Трубопроводная арматура АДЛ



_____________

Затворы шиберные Orbinox серии EX

PN 10 / Корпус: Чугун серый / DN 50-600 / Уплотнение: EPDM

Бренд: Orbinox

Вид оборудования: Затворы шиберные (ножевые)

Производитель: Orbinox valves international, S.L.

Серия: EX

Страна: Испания

Область применения: водоотведение и канализация, пищевая промышленность, горнодобывающая промышленность, целлюлозно-бумажная промышленность, химическая промышленность, энергетическая промышленность

Рабочая среда: сточные воды, вода, нейтральные жидкости

Материал запорного органа:
Сталь нержавеющая
Тип присоединения:
М/Ф
PN:
10
DN:
50 — 600
Максимальное рабочее давление, бар:
4 — 10
Материал седлового уплотнения:
EPDM
Тип управления:
Штурвал
T min окружающей среды, °C:
0.0
Материал корпуса:
Чугун серый
Модель привода/редуктора:
Нет
Материал уплотнения по корпусу:
ST (Плетеное волокно+PTFE)
T max рабочей среды, °С:
85
Тип штока:
Выдвижной
Направление потока:
Односторонний

Односторонний шиберный (ножевой) затвор Orbinox, тип EX DN 50–1200, PN 1,0 МПа

Конструкция корпуса и седлового уплотнения одностороннего ножевого затвора типа ЕХ исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в различных отраслях промышленности.

Дополнительные опции для шиберных (ножевых) затворов Orbinox, тип ЕХ

  • Защитная крышка. Обеспечивает герметичное уплотнение. Снижает необходимость в техническом обслуживании и ремонте сальника.
  • Регулирование посредством диафрагмы типа V-порт (60°) и пятиугольной диафрагмы. Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить.
  • Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор от отложений, которые уменьшают проходное сечение затвора, а также затрудняют его закрытие без демонтажа самого затвора. В зависимости от транспортируемой среды в качестве продувочного (промывного) агента может выступать воздух, пар, а также различные жидкости.
  • Материалы. Возможно исполнение затворов из различных материалов: высокопрочный чугун, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой — жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан.
  • Производство нестандартных затворов. Компания Orbinox производит затворы на нестандартные параметры: большие диаметры и/или давления, нестандартные материалы, специальная конструкция.
  • Поверхностная обработка. При определенных условиях эксплуатации арматуры иногда возникает необходимость в нанесении дополнительного защитного покрытия или изоляции как на сам затвор, так и на отдельные его части. Компания Orbinox осуществляет на заказ нанесение дополнительных защитных покрытий для улучшения стойкости затвора к истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFE).1

_____________

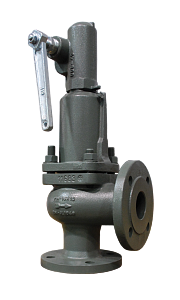

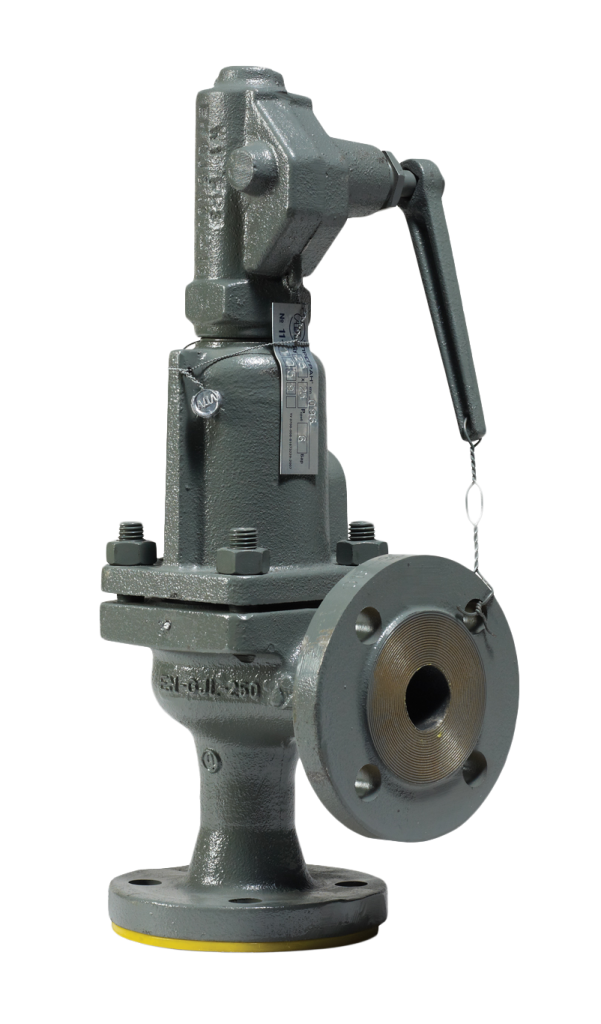

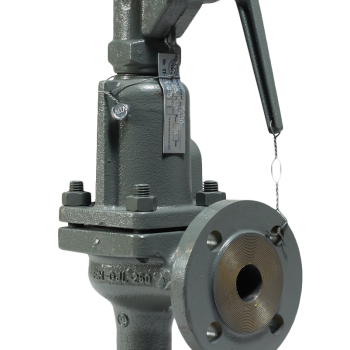

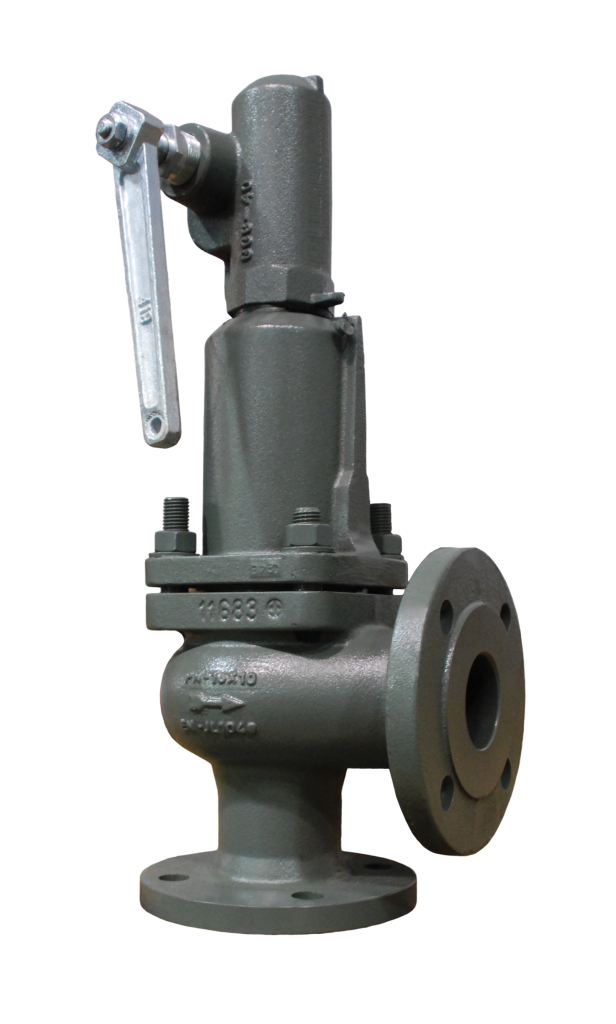

Клапаны Прегран КПП 096

Бренд: Прегран

Вид оборудования: Клапаны предохранительные

Производитель: ООО «Торговый Дом АДЛ»

Серия: КПП 096

Страна: Россия

Область применения: ИТП, пароконденсатные системы, технологические процессы в промышленности, нефтегазовая промышленность, ЖКХ, малая энергетика

Рабочая среда: химически агрессивная жидкость, сточные воды, конденсат, питьевая вода, пар насыщенный, вода котловая, вода, вода условно чистая, этиленгликолевая смесь, морская вода, пищевые среды, бумажная пульпа, воздух, нейтральные газы, нейтральные жидкости, пар, водно-гликолевая смесь, подготовленная вода/замкнутый контур, этиленгликоль, агрессивные среды

Предохранительные клапаны «Прегран» КПП 096, DN 15–200, PN 1,6–4,0 МПа (Торговый Дом АДЛ, Россия)

Для воды и других жидкостей, воздуха и газов. Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем. Стандартное исполнение — для воды.

Тип клапана

Пропорциональный, пружинный, угловой, фланцевый, закрытой конструкции.

Настройка клапана

Настройка производится с шагом 0,01 МПа. Клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).

Существуют следующие исполнения клапанов

  • P — стандартное исполнение;
  • G — газонепроницаемое исполнение;
  • WM — для морских условий;
  • М — с мембраной и обрезиненной тарелкой;
  • 11А — с обрезиненной тарелкой;
  • B — с блокирующим винтом;
  • W — с изолирующей вставкой.

_____________

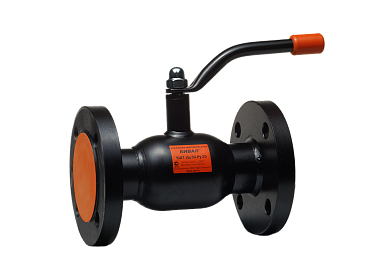

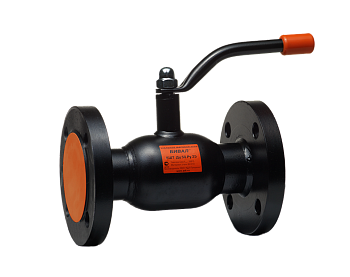

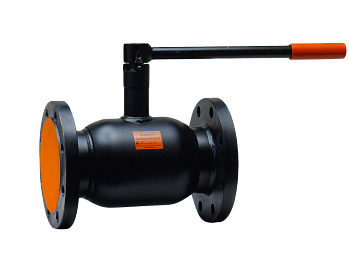

Краны шаровые Бивал КШТХ серия 12

PN 16-40 / DN 15-500 / Редуцированный / Управление: Рукоятка / Корпус: Сталь углеродистая хладостойкая

Вид оборудования: Краны шаровые, пробковые

Серия: КШТХ

Бренд: Бивал

Производитель: ООО «Торговый Дом АДЛ»

Страна: Россия

Область применения: котельные, ГВС, ХВС, теплоснабжение и отопление, кондиционирование и вентиляция

Рабочая среда: воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь, подготовленная вода/замкнутый контур

Тип крана:
КШТХ
PN:
16 — 40
DN:
15 — 500
Тип проходного сечения:
Редуцированный
Серия крана:
12
Тип присоединения:
Ф/Ф
Тип управления:
Рукоятка, С голым штоком
Материал седлового уплотнения:
PTFE+ C
T min рабочей среды, °C:
-60
T min окружающей среды, °C:
-60
Материал корпуса:
Сталь углеродистая хладостойкая
Материал уплотнения по штоку:
PTFE+ C;FVMQ
Наличие ISO фланца:
Нет, Да
T max рабочей среды, °С:
200
T max окружающей среды, °С:
40

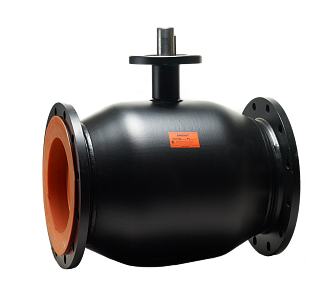

Российские стальные шаровые краны «Бивал»

Стальные шаровые краны «Бивал» применяются в системах теплоснабжения, газоснабжения и промышленности в качестве надежной, легкой в эксплуатации, долговечной запорной трубопроводной арматуры.

Производственная линейка представлена стальными шаровыми кранами «Бивал» в диапазоне диаметров DN 15–1200 мм и давлений PN 1,6/2,5/4,0 МПа. Возможные типы присоединений: сварное, фланцевое, резьбовое и их комбинации. Стальные шаровые краны «Бивал» также поставляются с удлиненным штоком для бесканальной прокладки.

Корпус стальных шаровых кранов «Бивал» выполнен из углеродистой стали, а шар, один из самых ответственных элементов конструкции — из нержавеющей. При этом его поверхность столь тщательно отполирована, что шероховатость не превышает 0,1 мкм. Настолько точная обработка позволяет снизить износ кольцевых уплотнений и, как следствие, увеличить срок эксплуатации крана.

На надежную и долговечную работу крана влияет также седловое уплотнение. При исполнении на теплоснабжение оно выполнено из фторопласта с добавлением 20 % углерода. Добавление 20 % углерода позволяет выдерживать температуру до +200 оС и увеличивает износостойкость седлового уплотнения. Расчетный срок службы крана составляет, при правильных условиях эксплуатации, 25 лет.

Шаровые краны «Бивал» имеют класс герметичности А на протяжении всего срока службы, что достигается посредством пружин, которые плотно прижимают седловое уплотнение к шару.

_____________

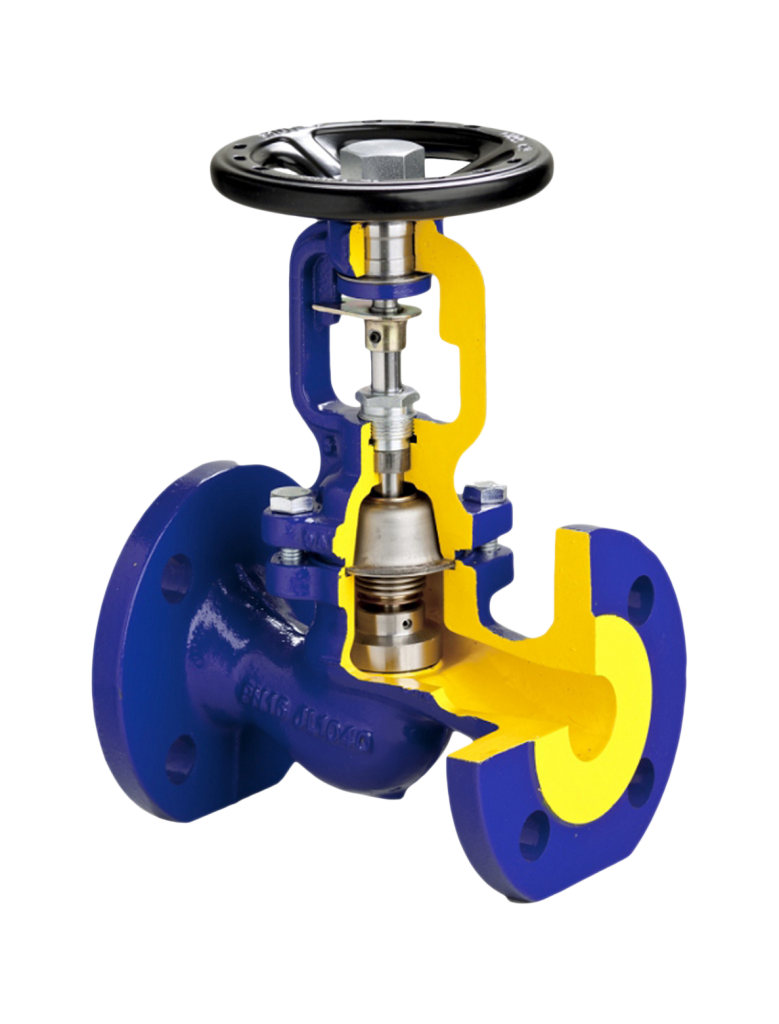

Вентили запорные Zetkama тип 234A

PN 16 / DN 15-250 / Материал корпуса: Чугун серый

Вид оборудования: Вентили запорные

Серия: 234A

Бренд: Zetkama

Производитель: Zetkama S.A.

Страна: Польша

Область применения: отопление и теплоснабжение, водоснабжение, пароконденсатные системы

Рабочая среда: вода, пар

Тип присоединения:
Ф/Ф
PN:
16
DN:
15 — 250
Тип управления:
Штурвал
Kv, м3/ч:
5.9 — 725
T min рабочей среды, °C:
-10
Материал корпуса:
Чугун серый
Материал седлового уплотнения:
Сильфон (нерж сталь)
Материал мембраны:
Нет
Материал уплотнения по штоку:
Сильфон (нерж сталь)
T max рабочей среды, °С:
300

Вентиль запорный фланцевый с сильфонным уплотнением тип 234А DN 15–250

Применение

Для пара, горячей и холодной воды в системах тепло- и водоснабжения, для неагресивных сред.

Установка

Произвольная, направление потока должно совпадать со стрелкой на корпусе. На вентилях DN 200 и выше поток направлен на седло. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, влияющих на работоспособность вентиля.

Примечание

Тип 234(А) обладает улучшенной конструкцией уплотнения — нержавеющим сильфоном, благодаря чему исключаются утечки по штоку. Данный тип клапана не требует сервисного обслуживания, т. к. в нем не используется сальниковое уплотнение.

_____________

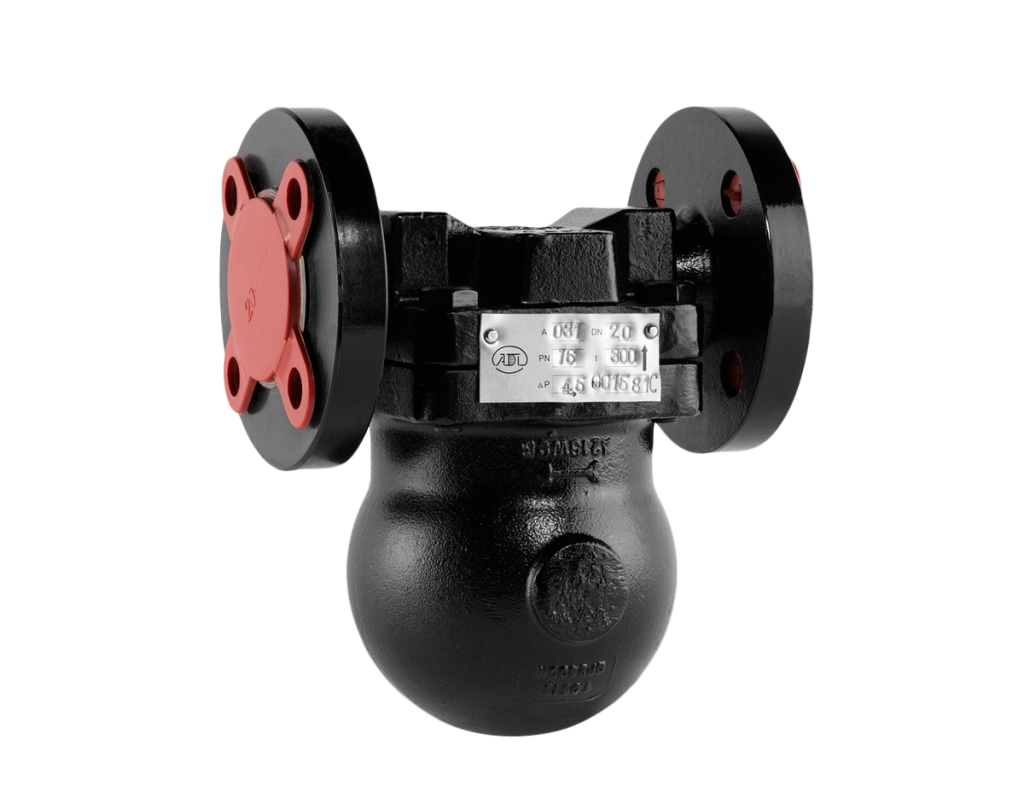

Конденсатоотводчики Стимакс A31

Механизм: Поплавковый / Корпус: Сталь углеродистая / DN 15-50 / PN 16

Вид оборудования:Конденсатоотводчики

Серия: А31

Бренд: Стимакс

Производитель: ООО «Торговый Дом АДЛ»

Страна: Россия

Область применения: нефтегазовая промышленность, ЖКХ, малая энергетика, пищевая промышленность, металлургическая промышленность, химическая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности, энергетическая промышленность, фармацевтическая промышленность, легкая промышленность, сельское хозяйство, производство строительных материалов (цемент, кирпич и т.д.), пароконденсатные системы

Рабочая среда: конденсат, воздух, нейтральные газы, пар

Тип присоединения:
Ф/Ф
DN:
15 — 50
T min окружающей среды, °C:
-40
PN:
16
Тип механизма:
Поплавковый
Максимальный перепад давления, бар:
4.5 — 14
Материал корпуса:
Сталь углеродистая
Максимальное рабочее давление, бар:
16
T max рабочей среды, °С:
300
Расход , кг/ч:
420 — 5190

Поплавковый конденсатоотводчик «Стимакс» серии А31

Данный тип КО преимущественно используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

_____________

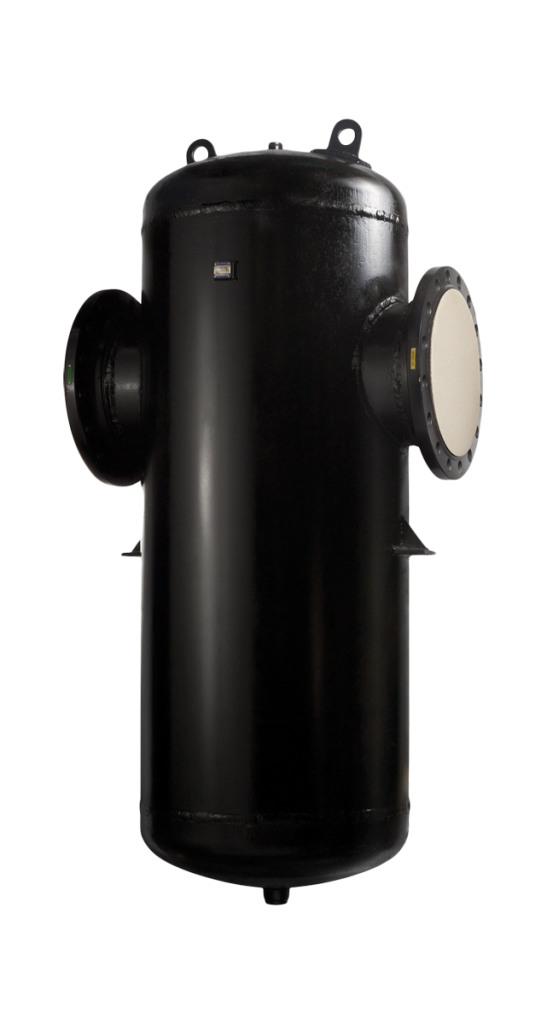

Сепараторы Гранстим СПГ25

PN 25 / DN 15-300 / Материал корпуса: Сталь углеродистая

Вид оборудования:Сепараторы

Серия: СПГ25

Бренд: Гранстим

Производитель: ООО «Торговый Дом АДЛ»

Страна: Россия

Область применения: отопление и теплоснабжение, теплоснабжение и отопление, бытовое применение, ЖКХ, малая энергетика

Рабочая среда: вода, водно-гликолевая смесь

Тип присоединения:
Ф/Ф
PN:
25
DN:
125 — 300
Материал корпуса:
Сталь углеродистая
T max рабочей среды, °С:
300

Центробежный сепаратор пара и сжатого воздуха «Гранстим» СПГ25, (Торговый Дом АДЛ, Россия) DN 15–300

Центробежный сепаратор служит для удаления конденсата из паропроводов и систем сжатого воздуха. На дренажном патрубке требуется установка конденсатоотводчика. Максимальный эффект осушения пара достигается при скоростях от 20 до 40 м/с. Изготавливается из углеродистой стали Cт 20 к.

_____________

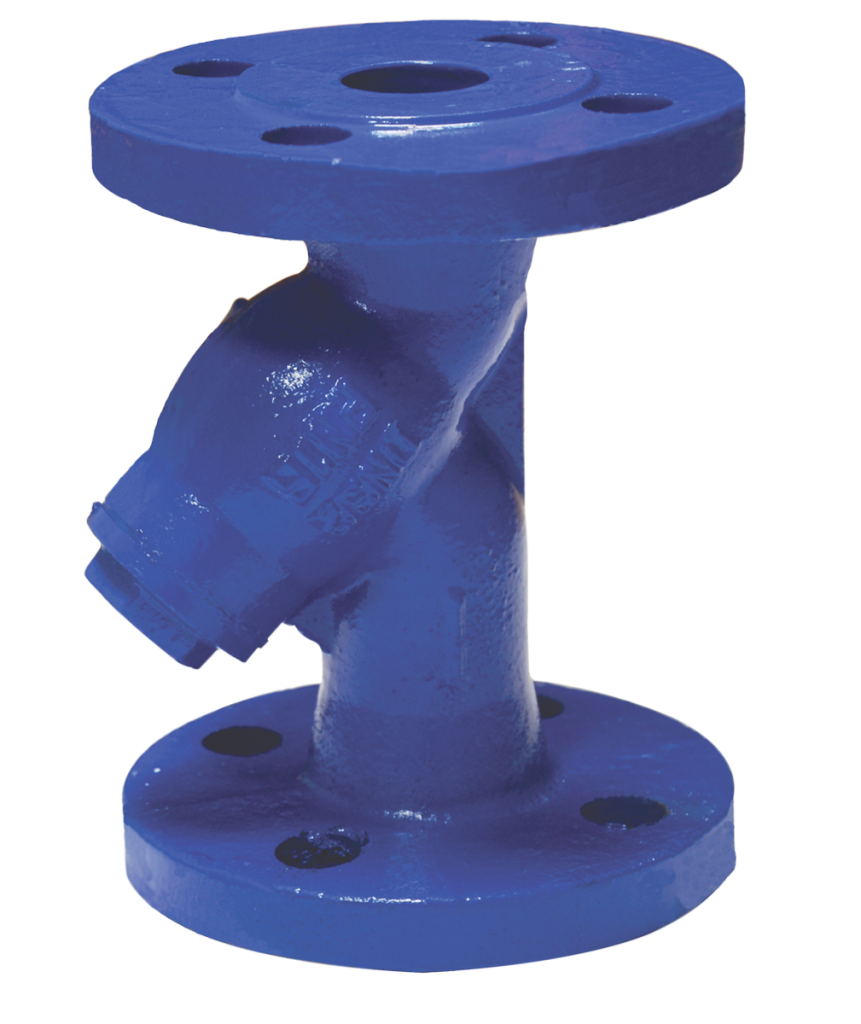

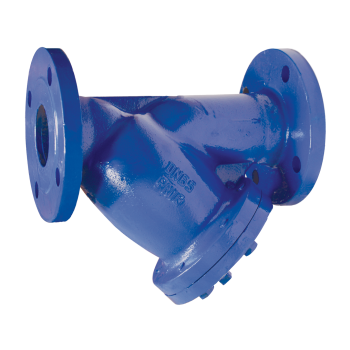

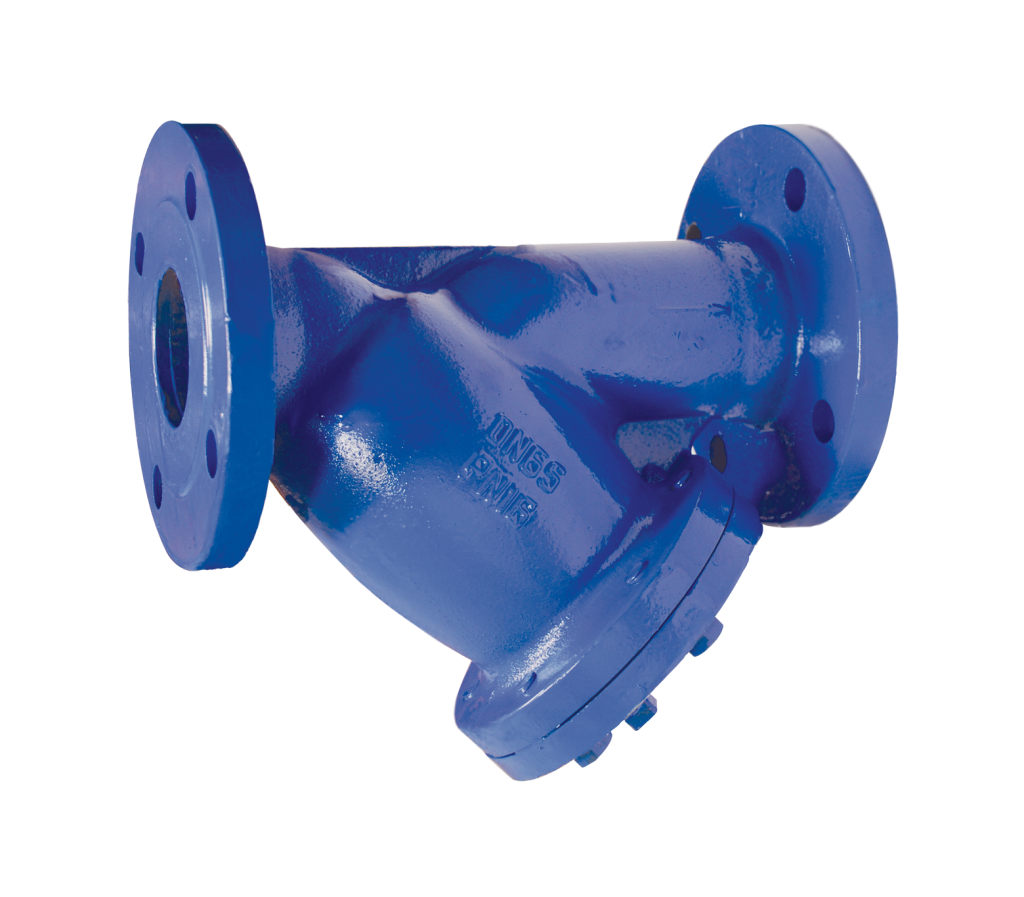

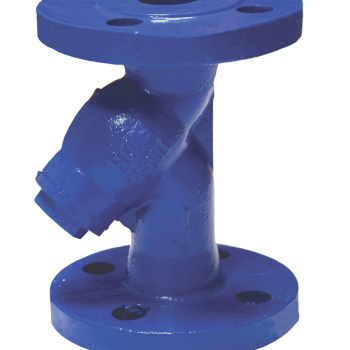

Фильтры сетчатые АДЛ IS16

DN 15-400 / Kv, м3/ч 5,7-2 200

Бренд: АДЛ

Вид оборудования: Фильтры сетчатые

Производитель: ООО «Торговый Дом АДЛ»

Серия: IS16

Страна: Россия

Область применения: водоснабжение, теплоснабжение и отопление, ЖКХ, малая энергетика

Рабочая среда: нейтральные жидкости, вода, пар

Тип присоединения:
Ф/Ф
PN:
16
DN:
15 — 400
Максимальное рабочее давление, бар:
16
Kv, м3/ч:
5.7 — 2200
Диаметр ячейки, мм:
0.6
Материал корпуса:
Чугун серый
Наличие магнитной вставки:
Нет
Материал сетки:
Сталь нержавеющая
T max рабочей среды, °С:
300

Фильтр сетчатый чугунный со сливной пробкой серия IS16 (Торговый Дом АДЛ, Россия)

Для пара, горячей и холодной воды в системах тепло- и водоснабжения.

фильтрующий элемент — сетка из нержавеющей стали, стандартный диаметр отверстий 0,6 мм.

Преимущества чугунного фильтра IS16

  • Магнитная вставка. Фильтры IS16 могут поставляться в комплекте с магнитной вставкой.
  • Любой размер ячейки. По запросу компания АДЛ изготавливает сетки для фильтров с любым размером ячейки.
  • Порошковая покраска. Покрытие поверхности порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации. Обеспечивает длительный срок эксплуатации и коррозионностойкость.
  • Горизонтальный и вертикальный трубопровод. Монтаж осуществляется как на горизонтальном, так и на вертикальном трубопроводе.
  • Тестируется каждая единица продукции. Фильтры IS16 проходят двойной контроль качества. Тест на герметичность проводится при давлении PN 1,1 МПа. Тест на прочность проводится при давлении PN 1,5 МПа.
  • Наличие разрешительных сертификатов. Сертификат соответствия, гигиенический сертификат (СЭЗ).
  • Сливной кран. По запросу в комплекте к фильтру может поставляться сливной кран.

_____________

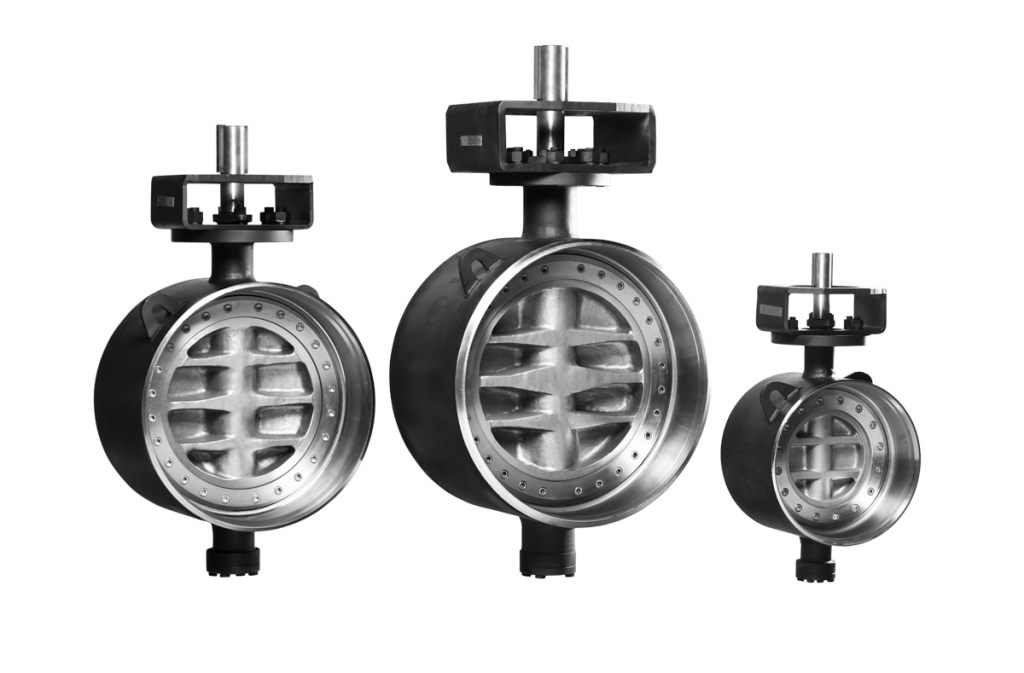

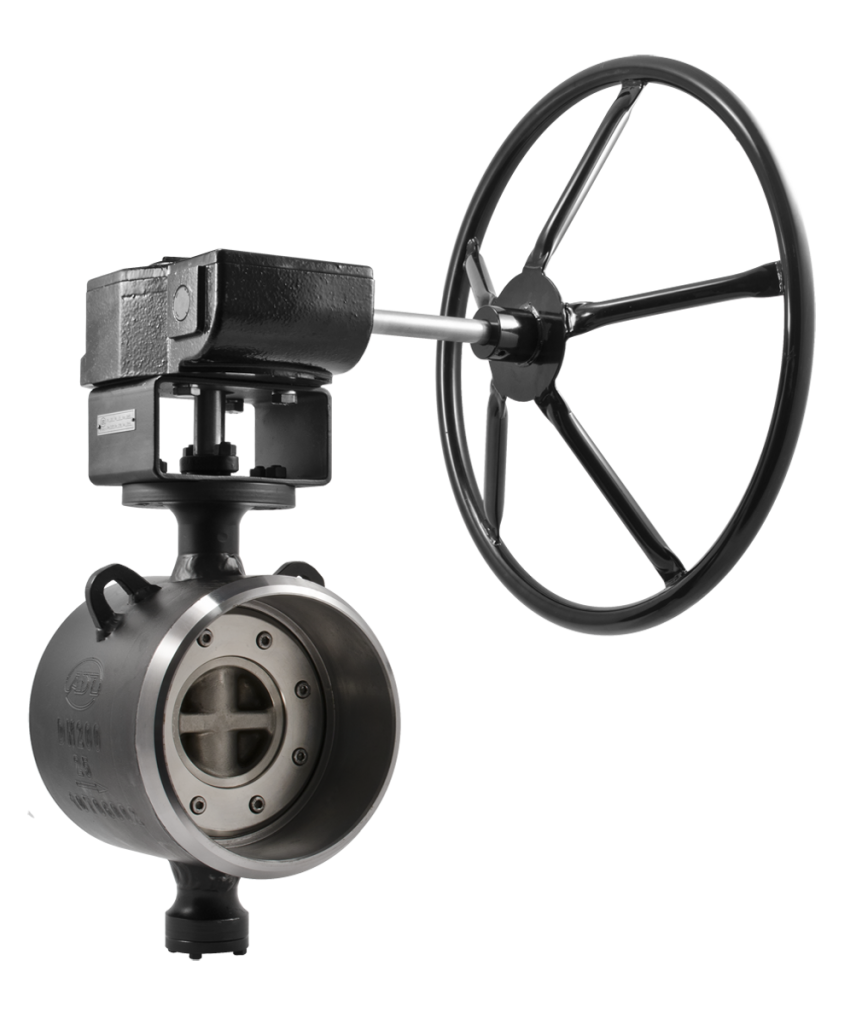

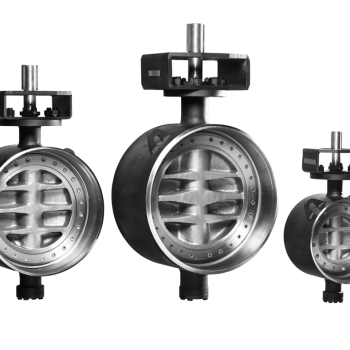

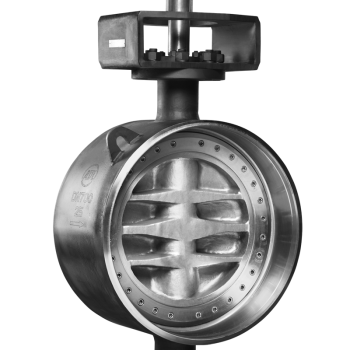

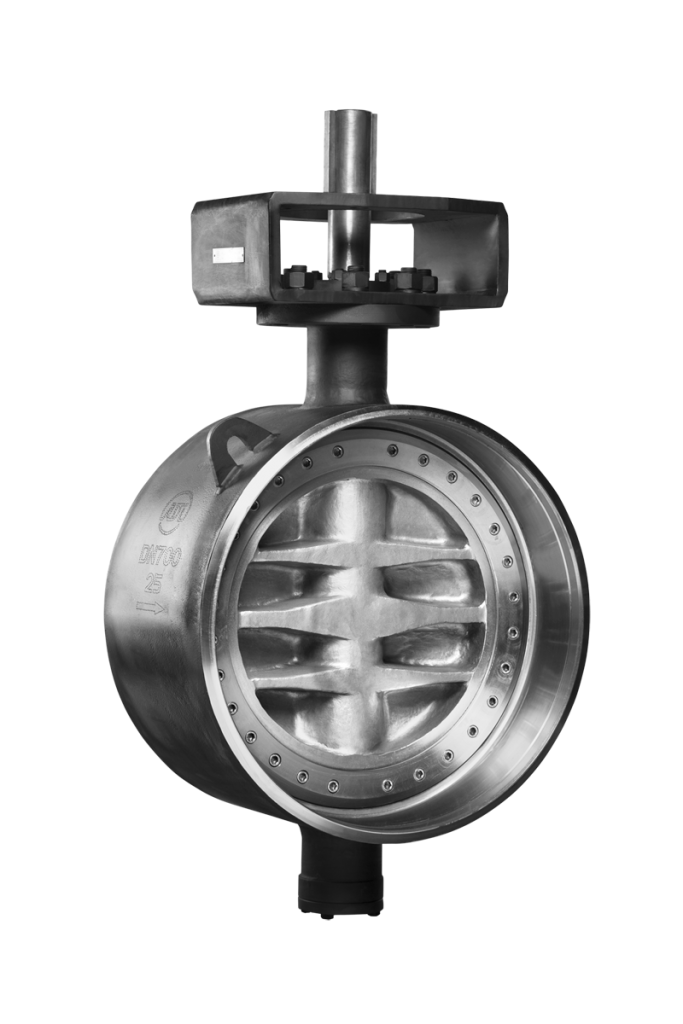

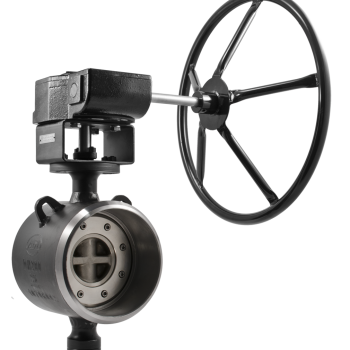

Затворы Стейнвал серии ТМ трехэксцентриковые

Бренд: Стейнвал

Вид оборудования: Затворы дисковые поворотные

Производитель: ООО «Торговый Дом АДЛ»

Серия: TM

Страна: Россия

Область применения: котельные, отопление и теплоснабжение

Рабочая среда: вода, пар

Дисковые поворотные 3-х эксцентриковые затворы «Стейнвал» TM DN 200–1200 мм, (Торговый Дом АДЛ, Россия)

Затворы поворотные дисковые 3-х эксцентриковые «Стейнвал» подходят для применения в условиях высоких температур и давлений, а также коррозионных сред. В то же время они обладают всеми преимуществами обычных дисковых затворов, такими как: малые габариты и масса, простота монтажа, автоматизации и др. Они применяются в теплоснабжении, энергетике, нефтегазовой, нефтехимической, химической, металлургической, целлюлозно-бумажной и других отраслях промышленности.

Преимущества

  • Уплотнение металл-по-металлу.
  • Отсутствие протечек.
  • Герметичное перекрытие в обоих направлениях.
  • Корпус. Типы: фланцевый, под приварку, межфланцевый.
  • Диск имеет уплотнительное кольцо, прокладку и фиксатор. Может быть изготовлен из тех же материалов, что и корпус.
  • Шток — цельная конструкция, присоединенная к диску с помощью штифтов. Опирается на подшипниковый узел, поглощающий нагрузку со стороны диска.
  • Уплотнение — универсальное исполнение нержавеющая сталь/графойл. Удерживается фиксатором, закрепленным на диске.
  • Подшипники увеличены для минимизации контактного давления. Выполнены из упрочненной нержавеющей стали для уменьшения износа.
  • Сальниковая набивка предварительно сжата перед закладкой. Выполнена из графитовых колец. Поджатие сальника регулируется.

_____________

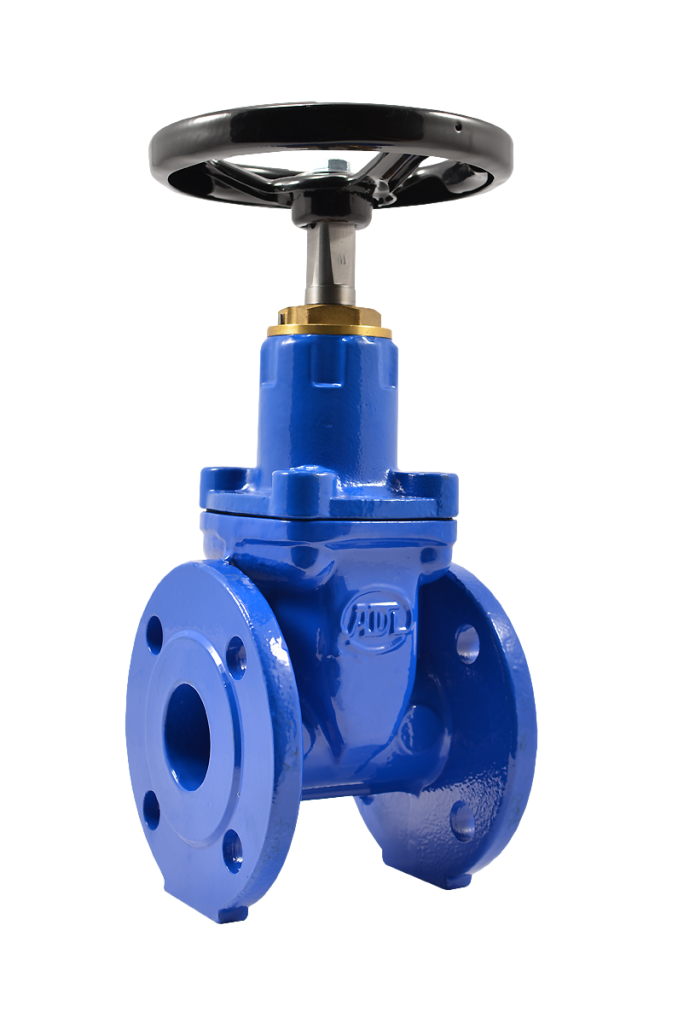

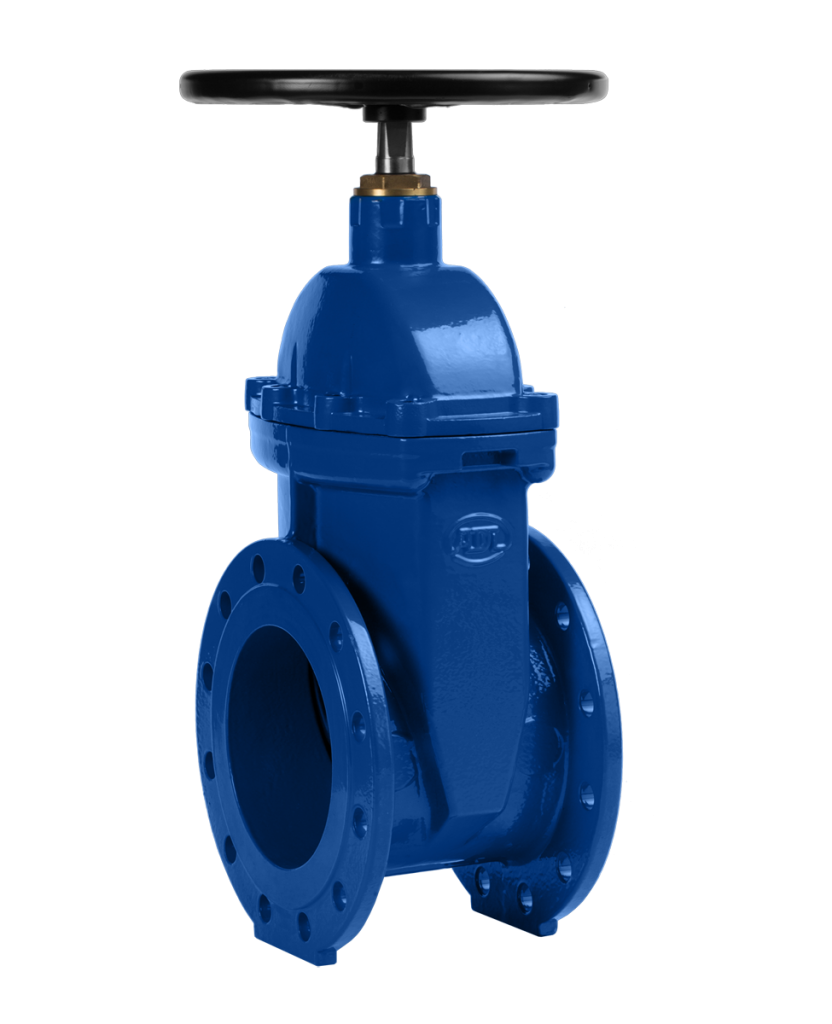

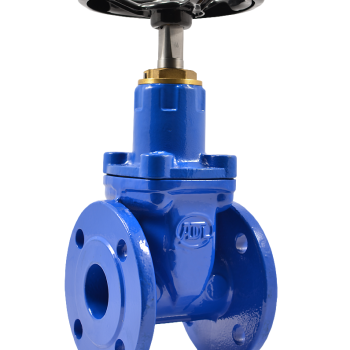

Задвижки запорные Гранар KR11

PN 16 / Материал корпуса: Чугун высокопрочный / DN 40-500

Вид оборудования:Задвижки запорные

Серия: KR11

Бренд: Гранар

Производитель: ООО «Торговый Дом АДЛ»

Страна: Россия

Область применения: водоснабжение, водоотведение и канализация

Рабочая среда: сточные воды, питьевая вода, вода

PN:
16
Тип присоединения:
Ф/Ф
DN:
40 — 500
Тип управления:
Штурвал
T min окружающей среды, °C:
-20
Материал корпуса:
Чугун высокопрочный
Наличие ISO фланца:
Нет
Наличие концевых выключателей:
Нет
Материал клина:
EPDM
T max рабочей среды, °С:
120

Основные области применения задвижек «Гранар» серии KR — для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов. Используются в трубопроводах, переносящих холодную, горячую воду, а так же нейтральные среды. Конструкция задвижки позволяет применять ее в системах канализации. Используется для питьевой воды (имеется гигиенический сертификат). Применяется для систем пожаротушения (имеется сертификат соответствия требованиям пожарной безопасности).Задвижки поставляются в следующих вариантах исполнения:

  • с концевыми выключателями для систем пожаротушения;
  • с телескопическим удлинением штока для безколодезной прокладки;
  • со стационарным удлинением штока;
  • с электроприводом;
  • с редуктором.

Телескопическое удлинение штока к задвижкам «Гранар»

Телескопические штоки предназначены для ручного управления открытием и закрытием задвижек при подземной безколодезной установки на водопроводе.

Преимущества

  • Надежная и быстрая регулировка различных видов задвижек.
  • Легкая установка без дополнительных инструментов.
  • Быстрая адаптация к глубине заложения трубы.
  • Компенсирует воздействие ударов и вибрации на задвижки или трубопровод.

_____________

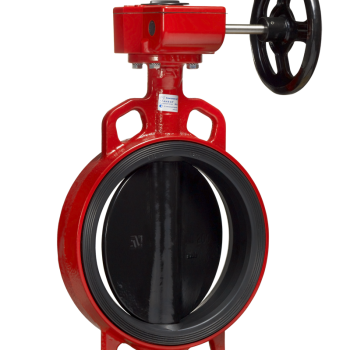

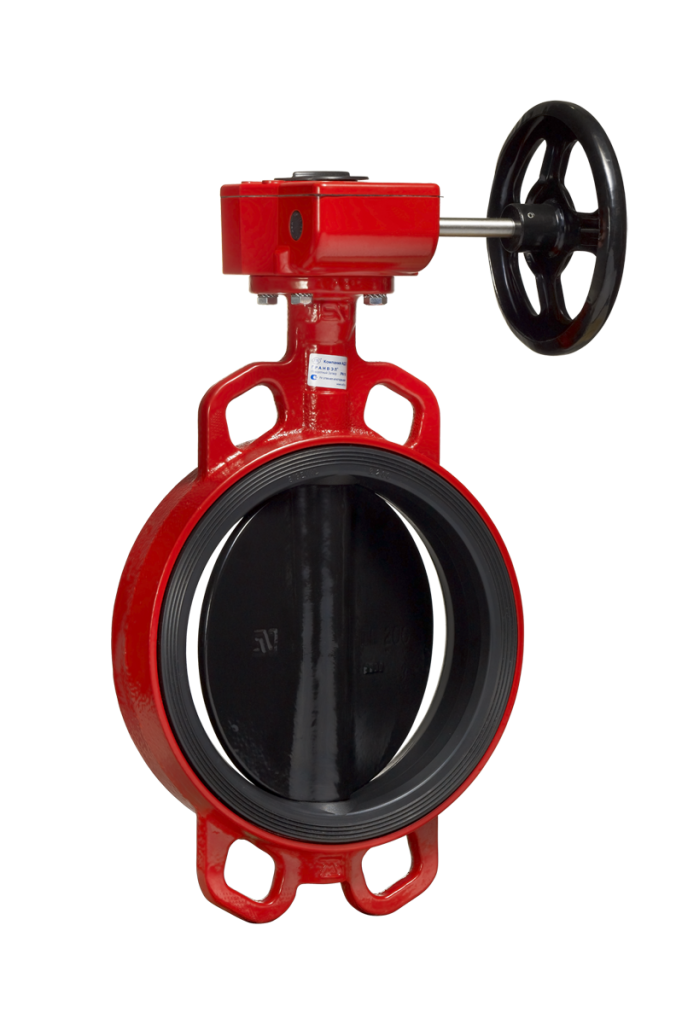

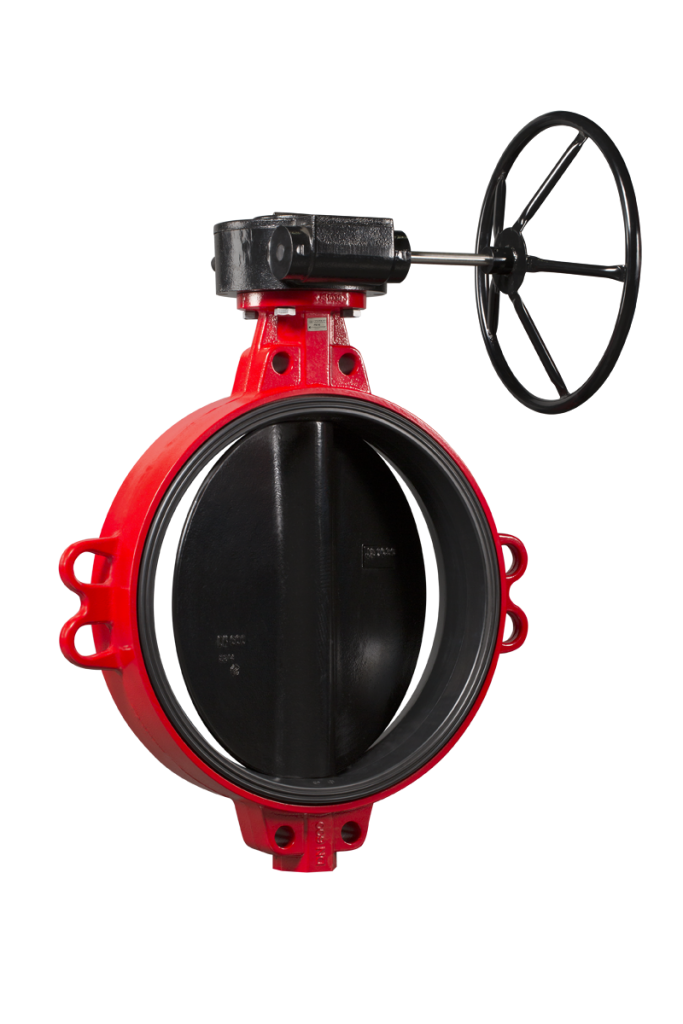

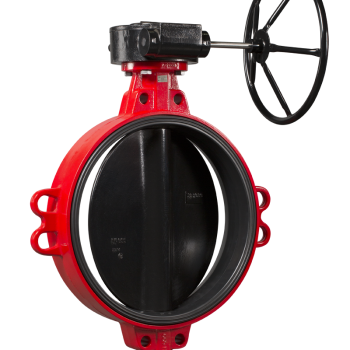

Затворы Гранвэл ЗПВС-FL(w)-3-EPDM

PN 16 / DN 32-300 / Седло: EPDM / T min окружающей среды, °C -15—5 / Диск: Чугун высокопрочный / Корпус: Чугун высокопрочный

Вид оборудования: Затворы дисковые поворотные

Серия: ЗПВС

Бренд: Гранвэл

Производитель: ООО «Торговый Дом АДЛ»

Страна: Россия

Область применения:водоснабжение, пожаротушение, кондиционирование и вентиляция, энергетическая промышленность, водоснабжение, пожаротушение, система водооборотной воды, ХВС, холодоснабжение, бытовое применение, ЖКХ, малая энергетика

Рабочая среда: вода, вода условно чистая, воздух, нейтральные газы, нейтральные жидкости

Материал запорного органа:
Чугун высокопрочный
Тип присоединения:
М/Ф
PN:
16
DN:
32 — 300
Материал седлового уплотнения:
EPDM
Тип управления:
Редуктор
T min окружающей среды, °C:
-15 — -5
Материал корпуса:
Чугун высокопрочный, Чугун серый
T max рабочей среды, °С:
95
Количество концевых выключателей:
0
Наличие ISO фланца:
Да
Модель привода/редуктора:
Pro Gear

Основные преимущества

  • класс герметичности А;
  • малый вес;
  • малая строительная длина;
  • низкая стоимость установки и обслуживания;
  • герметичное перекрытие потока в обоих направлениях;
  • с рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • сменное седловое уплотнение.

Конструкция дискового поворотного затвора «Гранвэл»

Корпус

Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.

Диск

Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.

Седловое уплотнение

Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

_____________



 Последнее обновление на сайте: 31 марта 2021 г.
Вся информация актуальна
 Разработка сайта: сервис «Сайтомонтаж»
